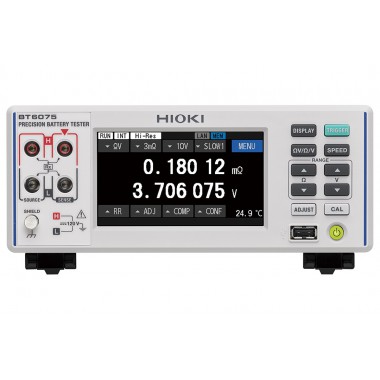

电池测试仪BT6065，BT6075
为新一代大容量电池提供高精度OCV/IR检查
● 业界高精度的AC-IR、DCV测量功能
- AC-IR最高分辨率10 nΩ，5位半：出色的电阻测量分辨率和稳定性
- DCV最高分辨率1 µV，7位半：可与高精度电压计匹敌的电压测量精度
● 同时测量ΩV的真值：最快检查时间12ms，保证稳定性的同时检测时间缩短一半
● 适用于内部电阻1mΩ以内的大容量电池的生产线
- 用于出货检查的高精度分选：BT6075
- 用于初期工艺时的OCV/IR测试，缺陷产品检测：BT6065
基本参数（精度保证期1年）
电阻测量量程 （HIGH RESOLUTION ON） | [量程 (测量电流), 精度 (SLOW2), 最大显示值, 分辨率] 3 mΩ (300 mA), ±0.08% rdg. ±0.08 μΩ, 5.10000 mΩ, 0.01 μΩ 3 mΩ (100 mA), ±0.08% rdg. ±0.50 μΩ, 5.10000 mΩ, 0.01 μΩ 30 mΩ (100 mA), ±0.08% rdg. ±0.5 μΩ, 51.0000 mΩ, 0.1 μΩ 300 mΩ (10 mA), ±0.08% rdg. ±5 μΩ, 510.000 mΩ, 1 μΩ 3 Ω (1 mA), ±0.10% rdg. ±50 μΩ, 5.10000 Ω, 10 μΩ 30 Ω (100 μA), ±0.15% rdg. ±0.5 mΩ, 51.0000 Ω, 100 μΩ 测量电流频率: 1 kHz ±0.2 Hz 追加精度 温度系数：0℃～18℃, 28℃～40℃的环境下，在测量精度上加算以下数值。(测量精度×0.1)/℃ 电阻测量MIR模式时加算: 电阻测量精度增加读数的±0.01% |
|---|---|
直流电压测量量程 | [名称: 量程, SLOW2, 最大显示值, 分辨率] BT6065: 10 V, ±0.002% rdg. ±20 μV, ±12.00000 V, 10 μV BT6065: 100 V, ±0.004% rdg. ±0.6 mV, ±120.0000 V, 100 μV BT6075: 10 V, ±0.0012% rdg. ±11 μV, ±12.000000 V, 1 μV BT6075: 100 V, ±0.003% rdg. ±0.60 mV, ±120.00000 V, 10 μV 追加精度 温度系数：0℃～18℃, 28℃～40℃的环境下，在测量精度上加算以下数值。(测量精度×0.1)/℃ |
温度测量量程 | 量程：-10.0℃～60.0℃ 精度(主机+Z2005): ±0.5℃ (测量温度 10. 0℃～40.0℃), ±1.0℃ (测量温度 -10.0℃～9.9℃, 40.1℃～60.0℃) |
回路电阻测量量程 | [电阻量程, 电阻测量电流, 最大显示值] 3 mΩ, 300 mA, 10.0 Ω 3 mΩ, 100 mA, 50.0 Ω 30 mΩ, 100 mA, 50.0 Ω 300 mΩ, 10 mA, 50.0 Ω 3 Ω, 1 mA, 50.0 Ω 30 Ω, 100 μA, 500 Ω |
采样时间(*1) | [电源频率, FAST1, FAST2, MEDIUM1(MED1), MEDIUM2(MED2), SLOW1, SLOW2] 50 Hz, 4 ms, 10 ms, 20 ms, 40 ms, 100 ms, 200 ms 60 Hz, 4 ms, 10 ms, 17 ms, 33 ms, 100 ms, 200 ms *1: 测量功能ΩV, Ω, V通用 |
相应时间 | 测量4V的电池时，纯电阻测量时：约8ms |
功能 | 平均值（1 次 ~ 256 次)）、接触检查、电阻自校准、直流电压自校准、调零 (CH528)、多通道校准 (CH528)、回路电阻检测、电阻测量 MIR 模式(Mutual Interference Reduction Mode)、比较器、指令兼容(电池测试仪BT3562A上位兼容)、面板保存（保存组数：6）、通讯监控器、EXT. I/O测试 |
接口 | LAN (10base T/100base-T, TCP/IP), USB（COM 模式, 连接器C), USB (MEM模式, 连接器A型, Z4006 USB盘使用), RS-232C (9600 bps, 19200 bps, 38400 bps), EXT. I/O |
电源 | 额定电源电压: AC 100 V～240 V 额定电源频率: 50 Hz, 60 Hz 最大额定功率: 40 VA |
体积·重量 | 约215 (W)× 88 (H) × 313 (D) mm, 约3.1 kg (不含突起物) |
附件 | 电源线 × 1, 启动指南× 1, 使用注意事项 × 1 |
